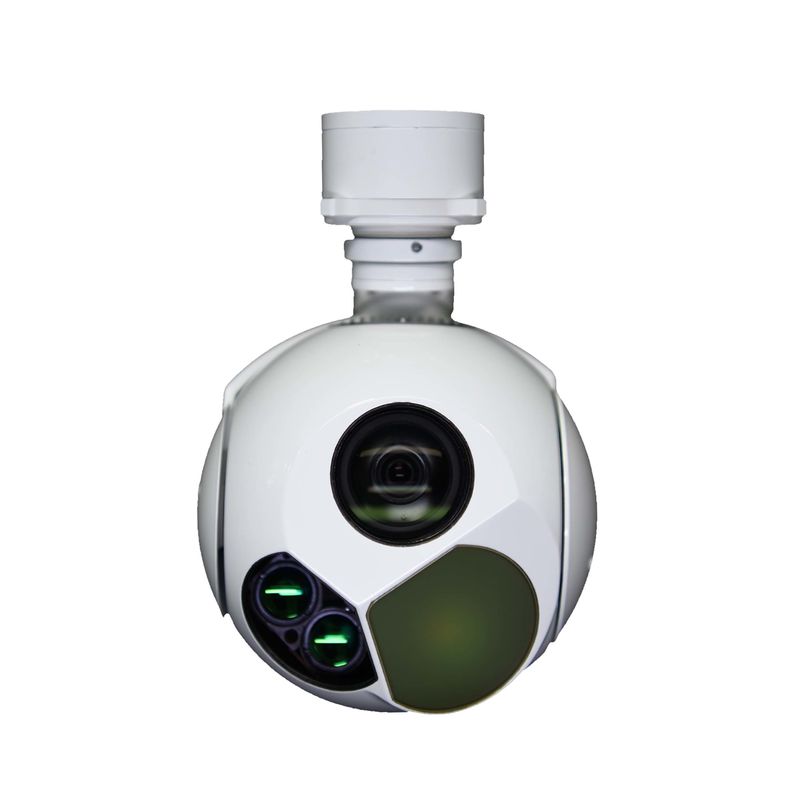

Trójosiowy czujnik IR EO UAV Gimbal Cameraz funkcją laserowego zasięgu
TS130CT-02 ma trzy światła, w tym światło widzialne, IR i laser, co pozwala osiągnąć szerszy zakres pracy.Zintegrowany z 30x zoomem optycznym SONY 1/1.8 ̊ kamera dobowa, kamera termiczna IR 35 mm, 12 μm i miernik laserowy 3000 m. Wspiera stabilne śledzenie i rozpoznawanie celów.Kamera ma zalety w lepszym aluminiowym obudowie.Jest szeroko stosowany w branżach UAV z misją dalekiego zasięgu, taką jak inspekcja, nadzór, ratunek i inne wymagające zastosowania.E i inne zastosowania przemysłowe.
Funkcje
1. Zapewnij podczerwień wideo i obraz dla obszaru wykrycia
2Wysoka precyzja i stabilizacja osi widzenia
3- Zdolność wykrywania i rozpoznawania celów naziemnych
4Wspierające tryby pracy wyszukiwania, śledzenia, blokowania, kierowania itp.
5. Wspierają nakładanie znaków, dostosowanie i wyświetlanie
6. obsługa pozycjonowania celów i laserowego zasięgu
7Samokontrola idiagnostyka błędu
8. sterowanie UDP i transmisja wideo (UDP/RTSP) przez Ethernet
9. IR pomiar temperatury pseudokolorowej
10Wbudowany w pamięć wideo i obrazu.
Specyfikacje
| Czujnik EO | Długość fali | 00,4 μm ≈ 0,9 μm | |||
| Rozstrzygnięcie | 1920x1080 | ||||
| Długość ogniskowa | 4.3mm129mm(30X) | ||||
| Poziom wzrostu | 630,7° ∼2,3° | ||||
| Wyjście wideo | HD-SDI ((1080P 30Hz) | ||||
| Odległość | Ludzie: wykrycie 6km; rozpoznanie 2km pojazd: wykrycie 15km; rozpoznanie 8km | ||||
| Czujnik IR | Rodzaj IR | LWIR (niechłodzony) |
| Długość fali | 8 ‰ 14 μm | |
| Rozstrzygnięcie | 640x512 | |
| Pixel | 12um | |
| Wpływ | 50 mil. | |
| Długość ostrości | 35 mm/F1.0 | |
| Poziom wzrostu | 12.5o × 10o | |
| Odległość | Ludzie: wykrycie 0,7km; rozpoznanie 0,22km Pojazd: wykrycie 4,2 km; rozpoznanie 1 km |
| Miernik odległości laserem | Długość fali | 905 nm/1535 nm |
| Wydajność | ||
| Odległość | 1.5km (opcjonalnie 3km) | |
| Dokładność w zakresie | ±3 |
| System serwo | Granice obrotowe | 360° ciągłe Pan, kąt: -110° ~+10o | ||||
| Dokładność kątowa: | ≤ 2 mrad | |||||
| Dokładność stabilizacji | ≤ 100μrad (± 1σ) (± 2°/Hz, ± 1°/Hz) | |||||
| Maksymalna prędkość kątowa | ≥ 50°/s | |||||
| Maksymalne przyspieszenie kątowe: | ≥ 90°/S | |||||
| Funkcje śledzenia | Prędkość ruchu: | 30 pikseli/ramę | ||||
| Kontrast obrazu docelowego: | 8% | |||||
| Piksel obrazowania celu (Mini) | 4x3 piksele | |||||
| Wsparcie | Wykorzystanie urządzeń przeciwzakluczających bez utraty funkcji | |||||
| Interfejs | Komunikacja interfejs | RS422 x1 ((TTL opcjonalnie) | |||
| Wyjście wideo | Ethernet | ||||

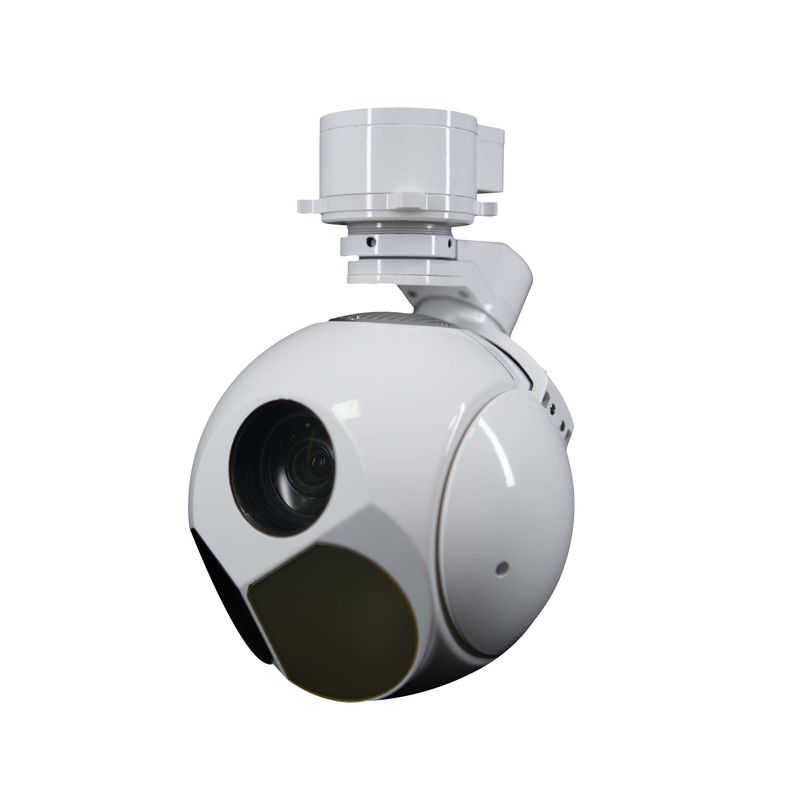

Zdjęcie
Rysunek mechaniczny
Zasada działania systemu śledzenia platformy optycznej
System śledzący najpierw szuka celu w trybie "więcej oglądanych, ale mniej oglądanych", a następnie przechodzi na tryb "mniej oglądanych, ale więcej oglądanych", gdy znajduje ślady celu.Śledzenie odnosi się do procesu lokalizowania ruchomego celu w czasie.W przypadku gdy system śledzenia wykorzystuje czujnik optoelektroniczny (np. urządzenie połączone z ładunkiem (CCD) w celu uzyskania sekwencji obrazów ruchu celu,Nazywamy to optoelektronicznym systemem śledzenia.W systemach śledzenia fotoelektrycznego powszechnie stosowana jest technologia śledzenia osiowego złożonego składu, która obejmuje dwie jednostki napędowe, stojak i precyzyjny etap śledzenia.stojak powinien uzyskać sygnał rotacji pozycji zgodnie z sygnałem kierowniczym., i sprawia, że cel pojawia się na grubym detektorze z dużym polem widzenia i niską częstotliwością pobierania próbek poprzez własne obrót,i uzyskać wynik pozycjonowania z dużym zasięgiem jazdy i niską dokładnością śledzenia napędzaną przez moment obrotowy pętli sterującejNa podstawie zmniejszającego się błędu śledzenia detektora grubego, pozostały resztki śledzenia celu generowane przez serwowy system stożkowy trafiają do śledzenia wtórnego.Precyzyjna platforma śledząca napędza silnik przez ilość niezgodną z celem uzyskaną z drobnego detektora o małym polu widzenia i wysokiej częstotliwości pobierania próbek, a ostateczna dokładność wskazania osi optycznej uzyskuje się w warunkach wykonania śledzenia przy małym zasięgu i wysokiej dokładności śledzenia.Ostatecznym zadaniem optycznego systemu śledzenia jest ciągłe zmniejszanie błędu widocznego osi między urządzeniem a celem poprzez napędzenie przyrządu przez silnik.
